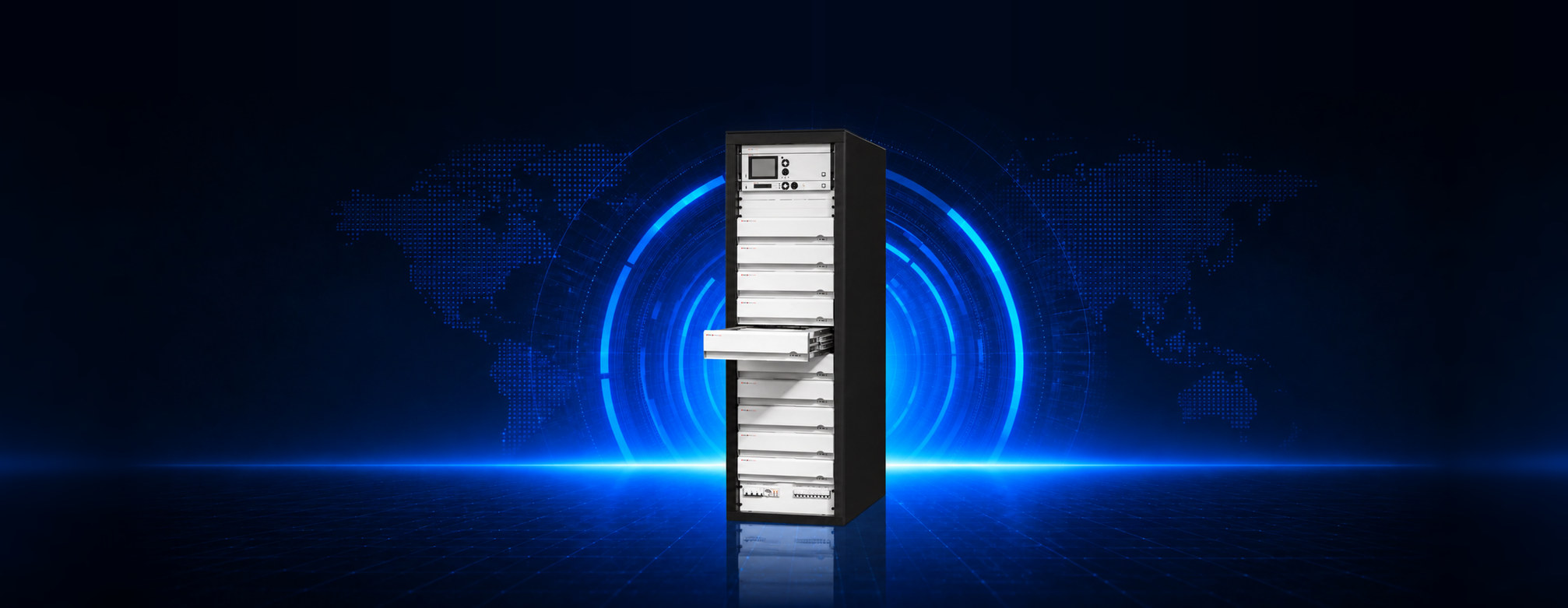

LARAN Liquid Cooled Transmitters
LARAN è la nuova linea di trasmettitori TV a stato solido raffreddati a liquido di Dacta Broadcast per il mercato broadcast UHF. Il processo produttivo è stato ottimizzato per rispondere alle esigenze dei clienti in termini di riduzione dei costi operativi, facilità di manutenzione e gestione delle parti di ricambio.
La linea si rivolge a chi richiede soluzioni di media potenza: LARAN eroga fino a 23 kWps (8 kW DVB) in UHF, il tutto in un singolo rack da 19".
La piattaforma Multi-Standard copre tutti gli standard mondiali per la trasmissione televisiva digitale: DVB-T2, DVB-T/H, ISDB-T/Tb, ATSC 1/3 e TV analogica. La tecnologia LDMOS di ultima generazione e il supporto Dual-Cast garantiscono compattezza, consumi ridotti e un rapido ritorno dell'investimento.
La nuova linea mantiene le tradizionali funzioni di sicurezza dei trasmettitori Itelco e migliora la facilità di intervento da parte degli operatori grazie al design estremamente semplice.
Raffreddamento a circuito chiuso
Sistema integrato con circuito chiuso, pompe ridondanti, scambiatore di calore e cold plate all'interno di ogni modulo amplificatore: il fluido cede calore all'ambiente esterno e viene poi distribuito in modo uniforme ai moduli, mantenendo freddi i dispositivi di potenza e allungandone sensibilmente vita e affidabilità.
Capacità Multi-Standard
Piattaforma Multi-Standard con DVB-T/H/T2, ATSC, ATSC 3.0, ISDB-T/Tb e TV analogica, con eccitatore multistandard MEX II, precorrezione adattiva e ingressi seamless tra ASI e IP in tutte le combinazioni SFN.
Efficienza e tecnologia Doherty
Amplificatori LDMOS di ultima generazione in configurazione Doherty (classe AB opzionale), con efficienza fino al 38% e fattore di potenza superiore a 0.95, per un risparmio energetico duraturo.
Ridondanza e continuità di servizio
Moduli HPA hot-pluggable e configurazione Dual-Drive opzionale. Il trasmettitore è progettato per funzionare anche in assenza della sezione Control Logic, mantenendo lo stato operativo selezionato e riducendo al minimo il rischio di interruzione della trasmissione.
Controllo e monitoraggio avanzati
Gestione completa di tutti i sottoassiemi via interfaccia CAN-bus, con controllo remoto SNMP e Web Server, aggiornamento software e firmware da remoto, GPS interno opzionale per il funzionamento in SFN e porta USB su ogni unità per l'uso locale.
Configurazioni UHF
| Numero di HPA | Potenza uscita standard TV digitali kW | Potenza uscita ATSC kW | Potenza uscita TV analogica kW | Connettore RF out (EIA flangiato) |
|---|---|---|---|---|
| 2 HPA | 2.5 | 2.8 | 8 | 1-5/8" · 3-1/8" |
| 3 HPA | 3.8 | 4.2 | 12 | 1-5/8" · 3-1/8" |
| 4 HPA | 5.0 | 5.6 | 16 | 1-5/8" · 3-1/8" |
| 5 HPA | 6.3 | 7.0 | 19.0 | 3-1/8" |
| 6 HPA | 7.5 | 8.4 | 23.0 | 3-1/8" |
Potenze tipiche misurate con MER 35 dB. Per le configurazioni fino a 4 HPA il connettore è 1-5/8" sugli standard digitali e 3-1/8" sull'analogico.
